Descrizione tecnica

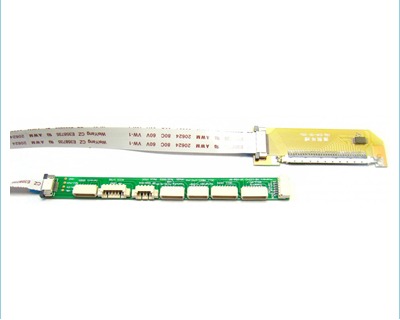

Adattatore cavo led a ccfl: trasforma il display 15.6" da LCD a LED.
Istruzioni:
1) Rimuovere la batteria e l'alimentazione del notebook.
2) Rimuovere il display originale e l'inverter dal notebook (non più necessari).
3) Collegare il cavo che precedentemente alimentava l'inverter originale, all'adattatore nell'apposito connettore in base al modello di notebook in vostro possesso.
Compatibilità:
Porta A = TOSHIBA L505, HP 4520
I notebook provvisti di connettore a 6 pin, devono essere inseriti nella parte più a sinistra del connettore a 7 pin
Porta B = SAMSUNG R522/R529
Porta C = SUMSUNG R516/R517
Porta D = DELL 1545/A860
Porta E = SONY 7184 NW20EF
Porta F = TOSHIBA A130/A135/L455, ACER 5552/5516/5734Z, HP 621, LENOVO G555
Porta G = HP G60/DV6, ASUS K52C
Porta H = HP CQ60/ ACER 5735
4) Collegare il flat "maschio" dell'adattatore al display 15.6" LED e il flat "maschio" del notebook al flat "femmina" dell'adattatore.
5) Inserire la batteria e testare il tutto.
Istruzioni:
1) Rimuovere la batteria e l'alimentazione del notebook.
2) Rimuovere il display originale e l'inverter dal notebook (non più necessari).
3) Collegare il cavo che precedentemente alimentava l'inverter originale, all'adattatore nell'apposito connettore in base al modello di notebook in vostro possesso.
Compatibilità:
Porta A = TOSHIBA L505, HP 4520
I notebook provvisti di connettore a 6 pin, devono essere inseriti nella parte più a sinistra del connettore a 7 pin
Porta B = SAMSUNG R522/R529
Porta C = SUMSUNG R516/R517
Porta D = DELL 1545/A860
Porta E = SONY 7184 NW20EF
Porta F = TOSHIBA A130/A135/L455, ACER 5552/5516/5734Z, HP 621, LENOVO G555
Porta G = HP G60/DV6, ASUS K52C
Porta H = HP CQ60/ ACER 5735
4) Collegare il flat "maschio" dell'adattatore al display 15.6" LED e il flat "maschio" del notebook al flat "femmina" dell'adattatore.
5) Inserire la batteria e testare il tutto.
| Condizioni Confezione | integra |
| Genere | compatibile |
Codici originali (OEM) riferiti a questo Articolo
| Marca | Descrizione | Modello | Partlist |
| Generico | GENERICO NOTEBOOK 15.6'' | NOTEBOOK 15.6'' |
